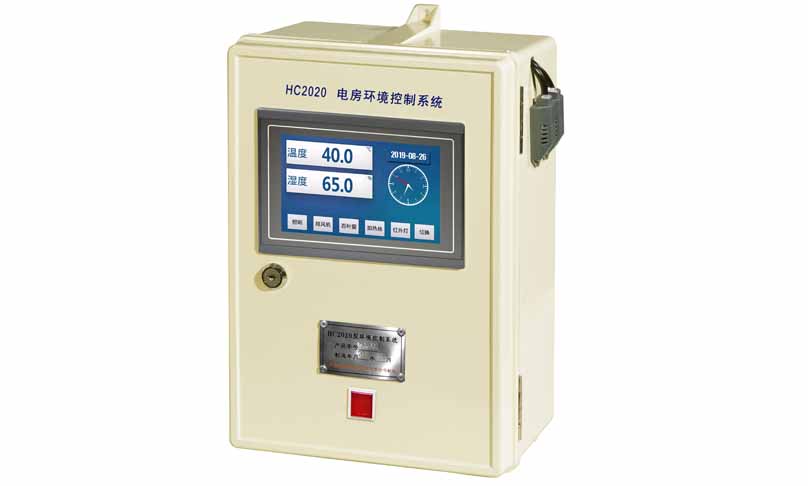

HC2020 电房环境控制器

类型:电房环境控制器

分享:

简介:HC2020电房环境控制系统,是一个先进的计算机模糊控制系统。具有环境温湿度测量,显示和控制调整温湿度系统的功能。并具有照明开关、超声波驱鼠、辅助交流电源等、实时时钟显示等功能。可广泛使用于变电站、开关房、变压器房、自动化机房、通信机房等场所。 HC2020电房环境控制系统自身配置有变频风机控制功能,通过专用通讯线路与HC2020-BP变频控制柜进行连接,就可以在原有电房环境控制的基础上增加变频风机的控制输出功能,实现减噪节能的目的。

浏览量:617

发布时间:2022-05-06 17:15:10

服务热线:

020-85562199;18929541995

  • 详细内容

    一、特征及功能
        1.1数据测量和显示

        同屏显示实时时钟,周围环境的温度和湿度,以及控制器当前所处的控制状态。


        1.2人机交互功能
       (1)采用真彩7吋TFT真彩显示,自动背光控制;
       (2)参数显示:通过触摸屏操作,可以轮显各类参数;

       (3)实时显示刷新周期为1秒。



        1.3温湿度控制功能

        CPU通过对环境的温湿度采集,自动控制5个继电器(分别接“照明”、“排风扇”、“百叶扇”、“红外灯”“和加热丝)的吸合,实现对环境温湿度的实时控制。当环境的湿度偏高时,已接到指定继电器上的“红外灯”和“加热丝”会自动运转,环境温度升高。当环境温度偏高时,已接到指定继电器上的“风机”会自动运转,加强空气对流,实现降温和降低湿度的目的。



        1.4驱鼠功能

        CPU除了控制五个与环境有关的继电器外,还控制一个接驱鼠器的继电器,驱除鼠类,防止其破坏电房。



        1.5控制器通讯接口

        控制器独立的网络接口,USB接口,标准RS232接口,支持645通讯协议(参见九、串口校时)。



        1.6自动恢复功能和调试维护

        控制器具有自动恢复功能,恢复时间为2S。



        1.7在线升级

        控制器通过RJ45网络接口链接电脑直接下载程序,实现在线升级的功能。



    二、主要技术指标
        2.1正常使用条件
        (1)环境温度:-20℃~+60℃;
        (2)相对湿度:0~95%(无凝露);
        (3)大气压:79.5~106.0kPa(海拔2000m及以下);

        (4)工作电压:5V DC。



        2.2极限使用条件
       (1)环境温度:-40℃~+70℃;

        (2)相对湿度:0~95%(无凝露)。



        2.3运输、存储条件
        (1)环境温度:-40℃~+70℃;

        (2)相对湿度:0~95%(无凝露)。



        2.4测量准确度
        (1)温度测量:±1%℃;

        (2)湿度测量:±3%RH。



        2.5电气性能

        2.5.1温升

        在额定工作条件下,线路和绝缘体的温升不影响控制器工作。在环境不超过 70℃的条件下,控制器外部表面任意一点温升不超过 25K,并且各部件不损坏,工作正常,绝缘性均能正常。



        2.5.2绝缘性能

        在正常使用条件下,考虑到可能出现的大气影响和电压的改变,控制器能保持足够的介电性能,可经过经受4kV 冲击电压和 2kV 交流电压实验,实验条件下不出现电弧放电或击穿,并保持数据及程序不改变,准确正常工作。



        2.5.3电磁兼容(EMC)
        2.5.3.1电磁骚扰的抗扰度

        控制器的设计能保证传导和辐射的电磁干扰以及静电放电不使中断损坏或对终端无实质影响,可满足 IEC61000-4-2:1995、IEC61000-4-3:1995、IEC61000-4-4:1995、IEC61000-4-5:1995电磁兼容性试验标准要求。



        2.5.3.2无线电干扰抑制

        控制器不产生能干扰其他设备的传导和辐射的噪声,满足 CISPR22:1993《信息处理设备的无线电干扰特性极限值和测量方法》B 级设备实验标准要求。



        2.5.3.3抗外磁场影响

        在正常工作状态下,控制器能耐受强度为 0.5mT 的外磁场影响,程序正常运行,内存数据不丢失。



        2.6安全性能
        (1)在正常实验大气条件下,绝缘电阻不小于 100MΩ。

        (2)控制器在极限温度下,能保证正常工作24h,其主要性能应满足技术要求的有关规定。

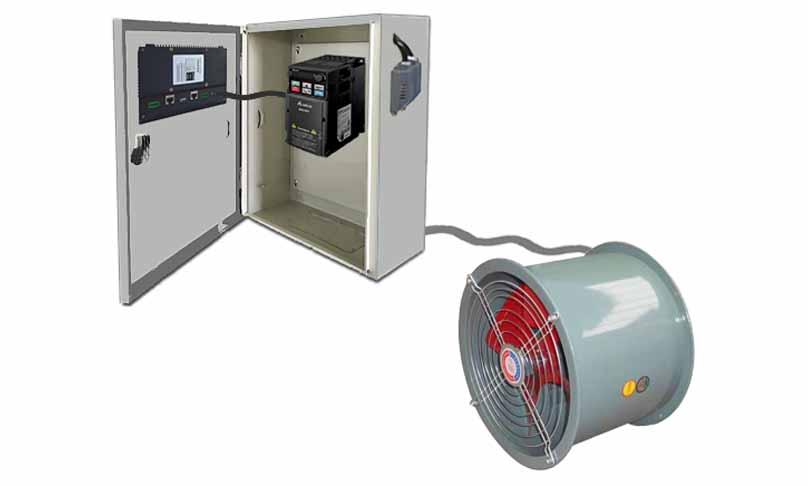

    三、HC2020环境控制系统的变频策略及参数设置

    环境温度越高变频器输出频率越高,风机转速越大,散热量随之增加,环境温度开始降低,随着温度的降低变频器的输出频率开始降低,风机转速开始降低,最终达到动态平衡。HC2020环境控制器系统的中央处理单元,根据实时采集到的温度数据,形成温度变化趋势数据,依据预置数据和处理逻辑,生成变频器的实际输出频率值,动态调节风机的转速,在控制环境温度的基础上达到减噪节能的目的。



    四、规格
        外型尺寸:350×250×150(mm)(长×宽×厚);
        安装尺寸:380×180(mm)(长×宽)。
